什么是HDMI电缆？

HDMI电缆代表高清晰度多媒体端口电缆，能够以高达5Gbps的高质量传输未压缩的高清晰度视频和多通道音频数据，同时消除了在信号传输之前进行数模或模数转换的需要，确保最高质量的音频和视频信号传输。

HDMI电缆支持高达30米的5Gbps数据传输速率，足以传输一个1080p视频和一个8通道音频信号。由于1080p视频和8通道音频信号的需求低于4GB/S，HDMI电缆有很大的余量。此外，HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”功能，其中源和显示设备自动“协商”，自动选择最合适的视频/音频格式。

HDMI电缆材料和类型

布料

高密度彩色尼龙编织网+优质注塑铁粉磁芯+双面4层铝箔和高密度双屏蔽编织网+纯铜镀锡抗氧化芯+插头铜壳镀金15U“。

类型

根据电气结构和物理形状的差异，HDMI电缆可分为四种类型：A型、B型、C型和D型。

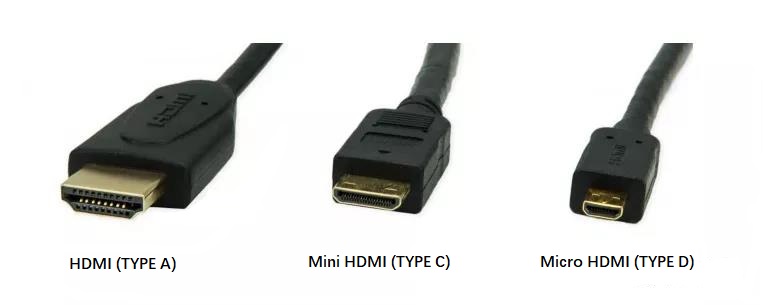

HDMI电缆

HDMI（A型）：A型HDMI电缆用于HDMI版本1.0，共有19个引脚，规格为4.45 Mm×13.9 Mm。它是最常见的HDMI连接器规格，相当于点对点DVI单链传输。在HDMI 1.2a之前，最大传输可以是165 MHz TMDS，因此最大传输规格只能是1600 X 1200（TMDS 162.0 MHz）。

迷你HDMI（C型）：迷你HDMI电缆适用于HDMI 1.3版本，共19针。它可以说是HDMI A类型的缩小版，规格为2.42 Mm×10.42 Mm，但引脚位置的定义已经改变。它主要用于便携式设备，如DV、数码相机、便携式多媒体播放器等。由于尺寸限制，一些显卡将使用迷你HDMI，用户必须使用适配器转换为标准尺寸的A类，然后才能连接到显示器。

Micro HDMI（D型）：Micro HDMI电缆适用于HDMI 1.4版，共有19个引脚，规格为2.8 Mm X 6.4 Mm，但封装尺寸定义发生了变化。新的Micro HDMI将比目前的19引脚MINI HDMI版本端口小约50%，可为相机、手机和其他便携式设备提供高达1080p的分辨率支持和最快的5GB传输速度。

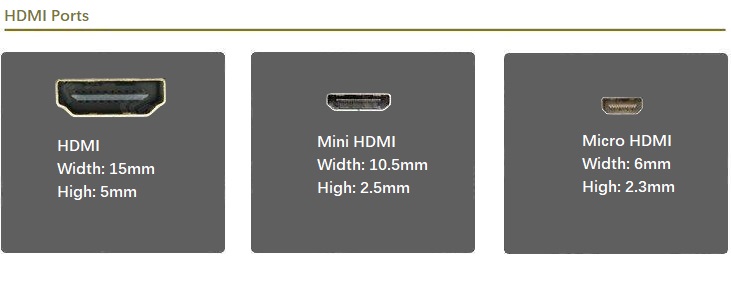

HDMI端口

A、 这里介绍了C型和D型，那么有A型和B型吗？答案是肯定的，只是没有产品使用这个端口，所以这里不会介绍。

HDMI的发展

2002年，最早的HDMI 1.0版本推出，最大带宽为4.95Gbps。视频支持DVD和蓝光，Rec.709色域。音频支持8通道PCM，24位/192kHz音频源。换句话说，HDMI 1.0已经可以支持1080p全高清分辨率和7.1音频系统。

2004年，HDMI版本1.1增加了对DVD音频的支持。

2005年，HDMI 1.2版将DSD无损格式添加到支持列表中

2006年，HDMI版本1.3将带宽提高到10.2 Gbps，支持XvYCC宽色域、音频解锁杜比TrueHD和DTS-HDMA，以及其他新的音频技术。之后，相继引入了1.3a、1.3b、1.3b1、1.3c等微小变化；同年，世界上第一台蓝光播放器SamsungBD-P1000上市，已经配备了HDMI端口。

2009年，推出了第一个支持4K30p和3D的HDMI版本HDMI 1.4，并增加了100Mbps的网络传输功能。

2013年，HDMI 2.0带宽从10.2Gbps到18Gbps，支持4K60p，并兼容Rec.2020色深。音频端开始支持32声道音频源。

2015年，HDMI 2.0a增加了对HDR的支持，HDMI 2.0b增加了对另一种高动态范围技术HLG的支持。

2017年，HDMI 2.1将带宽一次性提高到48Gbps，支持8K/60Hz、4K/120Hz格式的视频、16位色彩深度和传输动态HDR数据的能力。

HDMI电缆与DP电缆的比较

这两条电缆现在被认为是主流的数字电缆。下面是两者之间的简要比较。

HDMI2.0版本

HDMI2.1版本

DP2.0版本

发布日期

2013年9月

2017年11月

2016年2月

2019年7月

传输带宽

18.0千兆比特/秒

48.0千兆比特/秒

32.4比特/秒

80Gbit/S

最大传输数据速率

14.4吉比特/秒

42.6千兆比特/秒

25.92千兆比特/秒

77.3比特/秒

自从DP后来问世以来，DP在最新标准下占据了优势。然而，HDMI 2.0和DP1.4在市场上仍然占据主导地位。HDMI 2.1已经推出了一些相应的产品，如电视和显卡。

在日常使用中，HDMI的普及率相对较高。电视、电脑显示器、机顶盒等都相对容易找到HDMI端口。个人观点，考虑到HDMI有专利费，主要制造商应该更喜欢免费DP，DP的未来发展可能会更好。

光纤HDMI电缆

随着5G网络和8K高清电视的推广，宣布整个市场开始步入高清时代，HDMI电缆已成为高清音频和视频传输的必需品。今天市场上出现的HDMI电缆主要是铜和AOC纯光纤电缆以及光电复合HDMI电缆。使用光纤作为传输介质的HDMI电缆将开始成为主流。接下来，我们将讨论什么是光纤HDMI电缆以及光纤HDMI电缆的优势。

光纤是一种用于传输光信号的传输介质，而HDMI是一种可以接收和发送压缩数字音频和视频信息的高清晰度多媒体端口。传统的HDMI电缆传输材料是铜芯，而光纤HDMI电缆会将传输材料改为光纤。

光纤HDMI电缆的优点

由于铜线的衰减参数不同，在铜芯HDMI电缆上传输距离超过7.5米后可能会发生失真。对于投影仪和监控视频设备，使用铜芯HDMI电缆传输将直接导致超高清设备体验不佳。但是使用光纤HDMI电缆，用户不必担心这些问题。光纤HDMI电缆采用光电转换技术，因此长距离信号传输衰减几乎为零，传输距离可达500米。

使用铜线的低速信号传输，使用光纤的高速数据传输。这是目前市场上常用的一种光纤HDMI电缆的组合。但在理论上，低速信号铜线传输会引起长度问题。因此，我们看到光电混合电缆传输距离的问题是由低速握手信号铜线引起的。使用光纤传输的高速数据传输。将原始电信号转换为光信号，就不存在损耗这回事。

光纤HDMI电缆是一种光信号传输，不受外部电磁干扰。它可以实现真正的无损传输，确保高真实性的传输，特别是对于高材料要求的音频传输。

我们有理由相信，在未来，光纤HDMI电缆将成为高清传输的必要线路。传统的HDMI高清电缆存在信号衰减问题，难以满足18Gbps的高带宽传输要求。光纤HDMI电缆无需担心传输带宽问题，您可以享受音质和丰富多彩的高清图像！
