一什么是过滤器？

滤波器是一种频率选择设备，允许信号中的某些频率分量通过，同时严重衰减其他频率分量。可以滤除干扰噪声，或者使用滤波器的频率选择功能进行频谱分析。换言之，滤波器是指允许信号中特定频率分量通过，同时大幅衰减或抑制其他频率分量的任何设备或系统。滤波器是一种滤波设备。“波浪”一词指的是一个广义的物理概念。术语“波”用于电子技术领域，以表示不同物理财产值随时间的波动过程。通过许多传感器的作用，这个过程被转化为电压或电流的时间函数，称为各种物理量或信号的时间波形。它被称为连续时间信号，因为独立可变时间是一个连续值，它也被称为模拟信号（模拟信号）。

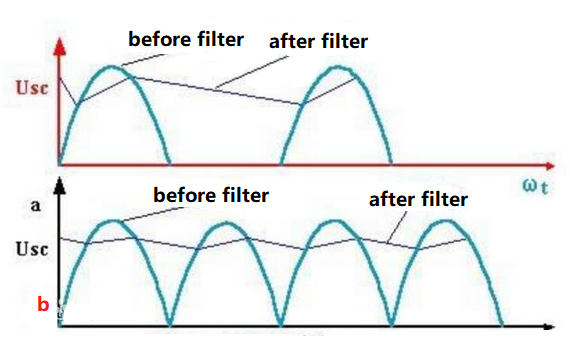

在信号处理中，滤波是一个至关重要的概念。在直流稳压电源中，滤波电路的工作是尽可能减少脉动直流电压中的交流分量，同时保留直流分量并降低输出电压纹波系数，从而产生相对平滑的波形。

二过滤器的主要参数

中心频率：滤波器通带的频率F0通常为F0=（F1+F2）/2，其中F1和F2为带通或相对减小1dB或3dB的左侧和右侧频点。窄带滤波器经常使用插入损耗最低的中心频率来确定通带带宽。

截止频率：指低通滤波器通带右侧的频率点和高通滤波器通带左侧的频率点。它通常被表征为1dB或3dB的相对损耗点。低通插入损耗基于直流插入损耗，而高通插入损耗基于在没有寄生阻带的情况下在足够高的通带频率下的插入损耗。

通带带宽：指需要通过的频谱宽度，BW=（F2-F1）。F1和F2基于中心频率F0处的插入损耗。

插入损耗：中心或截止频率处的损耗描述了由于滤波器的插入而导致的电路中原始信号的衰减。如果需要的话，强调全波段插值损耗是很重要的。

纹波：指在1dB或3dB带宽（截止频率）内，根据平均损耗曲线随频率波动的插入损耗峰值。

通带纹波：在通带中，插入损耗随频率变化。在1dB带宽内，带内波动为1dB。

带内驻波比（VSWR）：确定滤波器通带中的信号是否匹配和传输的关键指标。当VSWR=1:1，理想匹配时，VSWR大于1。当不匹配时，驻波比大于1。实际滤波器满足小于1.5:1的VSWR的带宽通常小于BW3dB，其与BW3dB的比例取决于滤波器阶数和插入损耗

回波损耗：端口信号输入功率与反射功率之比，单位为分贝（DB），也相当于20Log10，其中为电压反射系数。当输入功率被端口完全吸收时，回波损无限的。

阻带抑制：评估滤波器选择有效性的关键指标指标越高，带外干扰信号抑制越大。通常有两种公式：一种是提出一个表征滤波器幅频响应与理想矩形的接近程度的指标——矩形系数（KxdB大于1），KxdB=BWxdB/BW3dB，计算方法是Fs处的衰减；另一个是提出一个指标，表征滤波器的幅频响应与理想矩形的接近程度（X可以是40dB、30dB、20dB等）。滤波器阶数越大，矩形度越高，即K越接近理想值1，就越难产生。

延迟（Td）：信号通过滤波器所需的时间。答案是Td=Df/Dv，这是传输相位函数的对角频率的导数。

带内相位线性：此指示显示滤波器对通带内传输信号引入的相位失真程度。使用线性相位响应函数开发的滤波器的相位线性度良好。

三过滤器的分类

根据元件分类，滤波器分为有源滤波器、无源滤波器、陶瓷滤波器、晶体滤波器、机械滤波器、锁相环滤波器、开关电容滤波器等。

根据滤波器处理信号的方式，滤波器可以分为两类：模拟滤波器和数字滤波器。

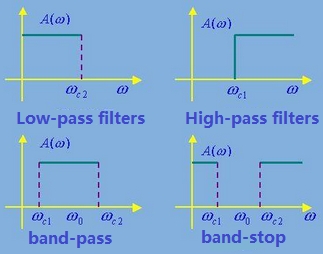

根据通带分类，滤波器可分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

还有一些独特的滤波器，如线性相移滤波器、延时滤波器、音频中的分叉网络滤波器、电视中的中频声表面波滤波器和其他滤波器，可以满足特定的频率响应和相移特性。

根据通带分类，有源滤波器分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、（BEF）等。

有源滤波器根据其通带滤波特性可分为三类：最大平坦型（巴特沃斯型）、等波纹型（切比雪夫型）和线性相移型（贝塞尔型）。

根据电路的组成，有源滤波器可分为无限增益单反馈环路滤波器、无限增益多反馈环路滤波器，电压控制电源滤波器、负电阻变换器滤波器、旋转型滤波器等。

滤波器的频率响应财产由滤波器索引清楚地描述。

1） 3dB的带宽当通带的最小插入损耗点（通带传输特性的最高点）被按下3dB时，测量通带宽度。

2） 插入损耗由系统中的滤波器干扰引起的损耗。滤波器通带中的最高损耗包括滤波器所有组件的电阻损耗（如电感、电容、导体和介质缺陷）以及滤波器的回波损耗（两端的电压驻波比不为1）。在应用的两端，插入损耗限制了工作频率和阻抗。

3） 带内波纹插入损耗波动范围。带内波纹越低越好；否则，流经滤波器的各种频率信号的功率波动将增加。

4） 带外范围内的抑制。它通过描述滤波器特性的矩形来指定滤波器阻挡信号的频率。带外滚降定义了滤波器通带以外每个频率降的分贝数，也可以用来表征它。谐振电路的二阶和三阶高阶谐振峰值越低越好。滤波器的寄生通带损耗越大越好。

5） 能够承受力——用于高功率变送器末端的滤波器应为高功率设计，并具有较大的部件体积；否则，它会发生故障并产生火花，导致输电功率突然下降。

四滤波器的工作原理和功能

工作原理

该滤波器由一个低通滤波器电路和一个电容器组成，该电路允许有用信号的电流通过，并对具有更高频率的干扰信号具有更大的衰减。由于有两种类型的干扰信号，差分模式和共模，滤波器必须衰减这两种干扰。

（1） 利用的高频和低频隔离特性，将火线和中性线的高频干扰电流引入地线（共模），或将火线的高频干涉电流引入中性线（差模）；

（2） 利用电感器的阻抗特性将高频干扰电流反射回干扰源；

（3） 使用抗干扰铁氧体可以吸收一定频带内的干扰信号并将其转化为热量。对于特定干扰信号的频带，选择适当的干扰抑制铁氧体磁环和磁珠，直接在需要滤波的电缆上。就是这样。

功能

（1） 将有用信号与噪声分离，以提高信号抗干扰和信噪比；

（2） 滤除不间断的频率分量，以提高分析精度；

（3） 将单个频率分量与复数频率分量分离。

五过滤器使用注意事项

虽然该滤波器不适用于高频滤波，但如果正确使用，它可以满足大多数民用物品的电磁兼容性标准。使用时，请牢记以下几点：

如果要使用板载滤波器，请确保在布线过程中在电缆端口留下“干净的接地”，然后将滤波器和连接器连接在那里。我们可以从前面的解释中看出，信号地线干扰是一个非常有问题的问题。如果电缆直接连接到此地线，将导致主要的共模辐射问题。为了提供更大的过滤效果，必须准备一个干净的空间。一次只能连接到信号接地。“桥”是这个流通点的名字。为了减少信号环路面积，所有信号线都穿过电桥。

并排设置：同一组电缆中的所有导线的未过滤部分都在一起，而过滤部分也在一起。否则，一根电线的过滤部分会污染另一根电线过滤部分，导致电缆的总过滤无效。

靠近电缆：过滤器与面板的距离应尽可能短。若要隔离近场干扰，请在必要时用金属板覆盖。

与底盘连接：将安装过滤器的干地应与金属底盘牢固重叠。如果底盘不是金属的，在电路板下面设置一个更大的金属板作为滤波器接地。清洁地面与金属底盘的重叠必须具有非常低的射频阻抗。如有必要，可使用电磁密封垫圈进行重叠，以增加重叠面积并降低射频阻抗。

短接地线：应特别注意滤波器的局部布线以及电路板与机箱之间的连接结构设计，同时考虑引脚（金属板）的电感影响。
